Шумоизоляция, виброизоляция салона
Скачать ТУ по шумоизоляции (*.rar)
Шумоизоляция
Описание

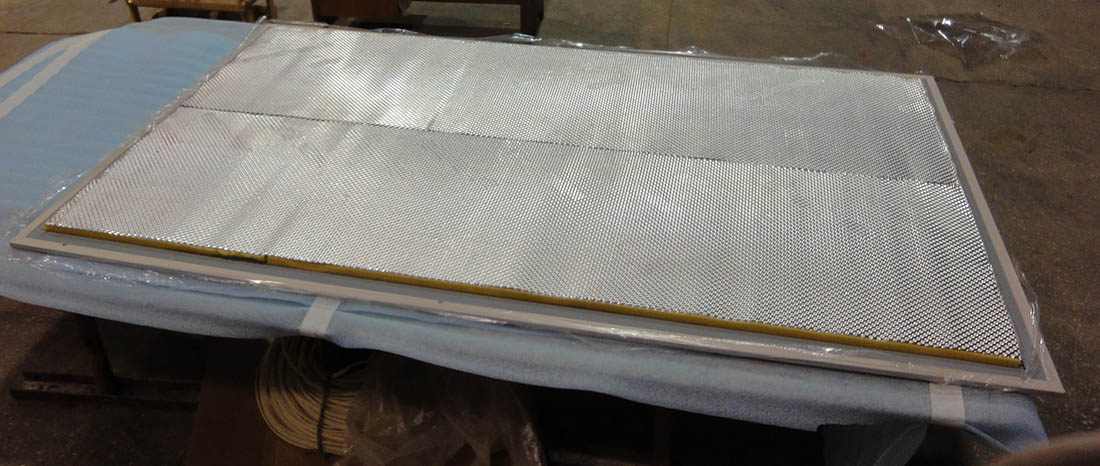

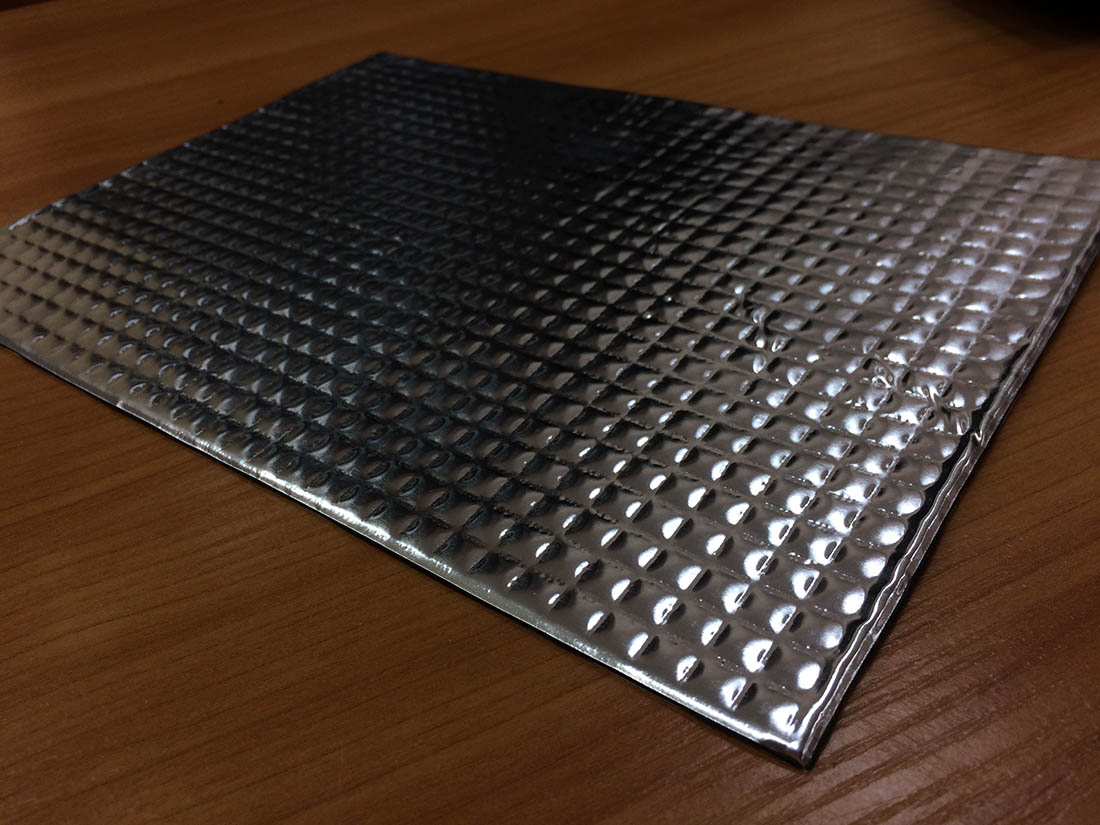

Материал представляет собой конструкцию, состоящую из алюминиевой фольги с тиснением в виде логотипа и липкого полимерного слоя, защищенного антиадгезионной бумагой. Особенностью материала является коксообразование при воздействии открытого огня, препятствующее распространению пламени по поверхности материала. Температурный диапазон эксплуатации материала после монтажа от минус 60°С до плюс 60 °С.
Область использования

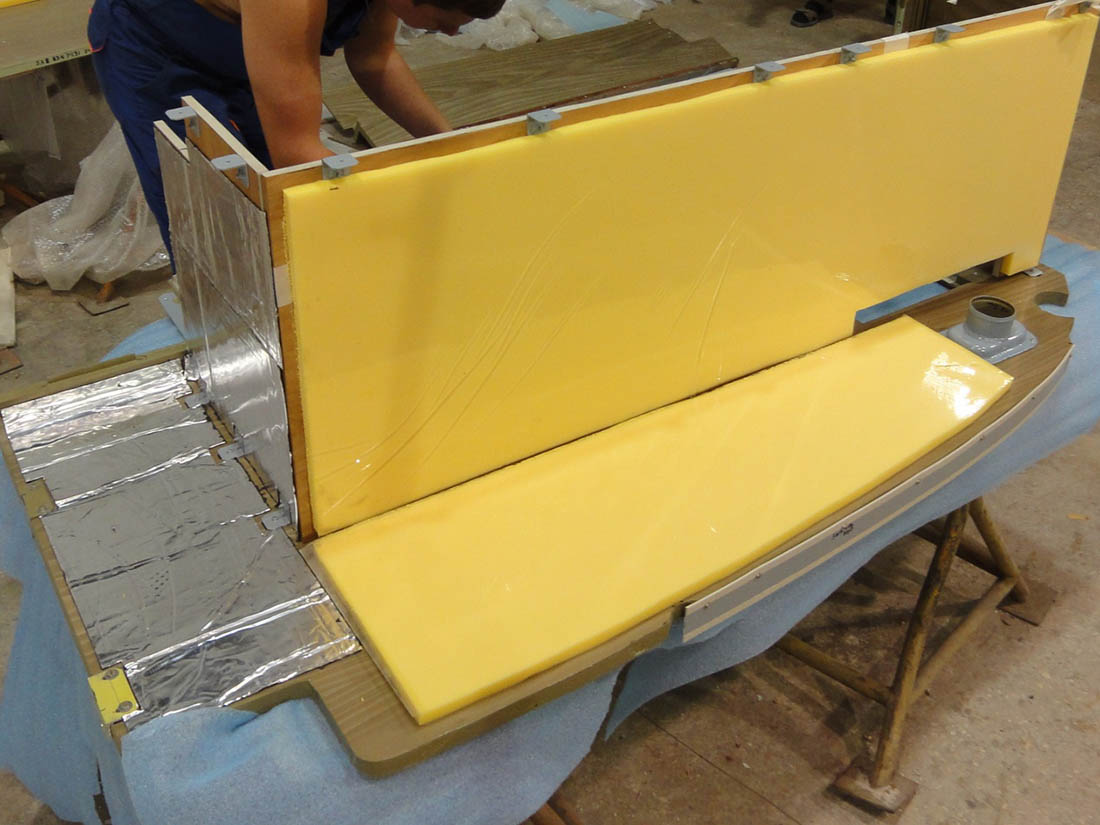

Материал предназначен для использования в качестве вибропоглощающего покрытия в авиастроении, судостроении, вагоностроении, и других видах железнодорожного транспорта.
| Наименование показателя | Значение показателя | |
| Толщина, мм | VDF 1,8 | VDF 2,3 |
| Масса 1м2, кг | 1,8 ± 0,2 | 2,3 ± 0,2 |
| Коэффициент потерь на стальной пластине толщиной 1,0 мм при температуре: - плюс 20 °С, не менее - плюс 40 °С, не менее | 0,12 0,09 | 0,14 0,10 |
| Прочность связи материала с окрашенной металлической поверхностью при отслаивании, Н/см, не менее | 3,0 | |
| Морозостойкость (устойчивость материала к воздействию отрицательной температуры минус 60 °С) | Не допускается отслаивание материала от окрашенной металлической пластины | |

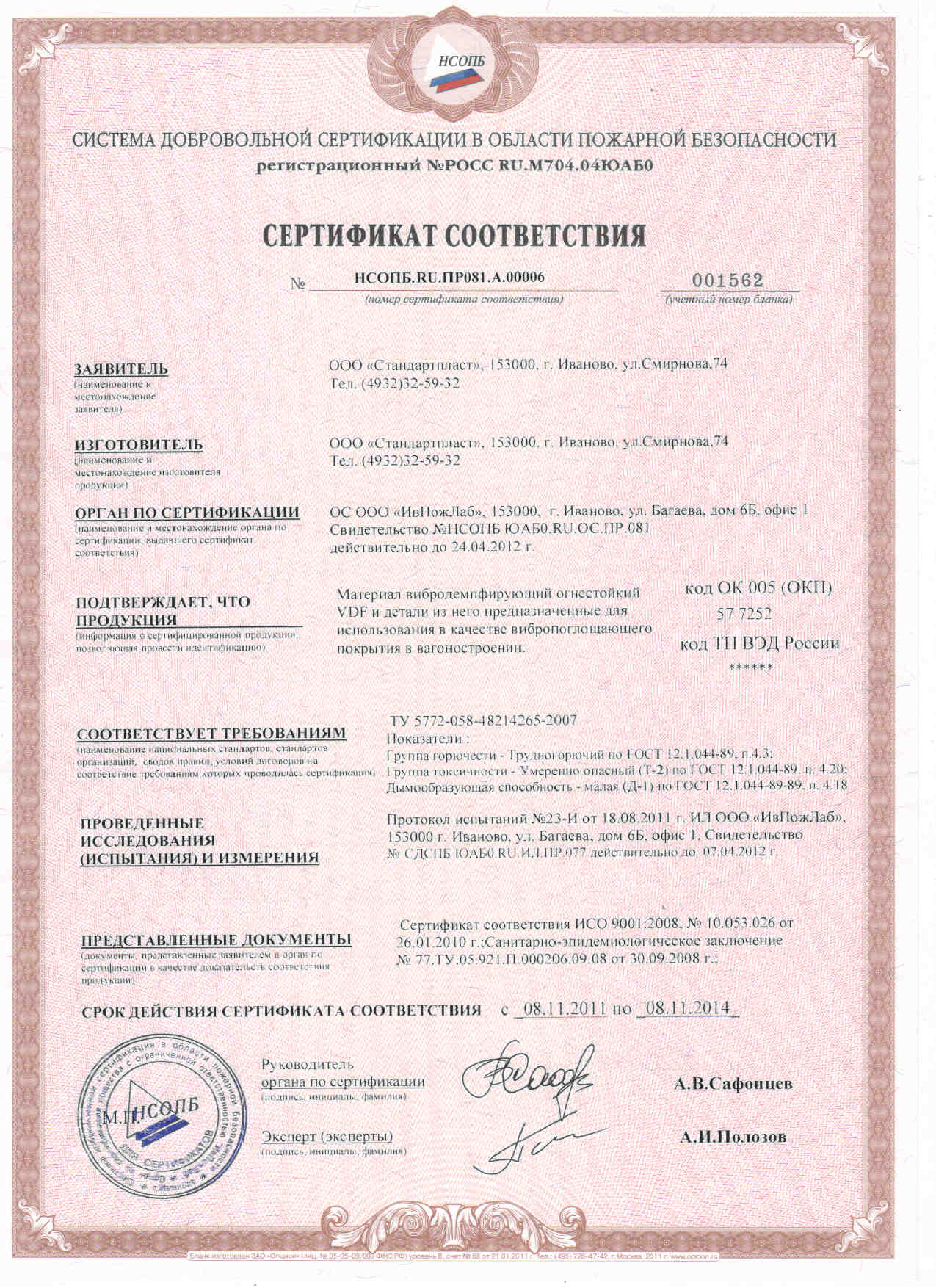

| Группа горючести по ГОСТ 12.1.044 | Горючий трудновоспламеняемый | |
| Показатель токсичности продуктов горения, HCL50, г/м3, при времени экспозиции 30 минут, по ГОСТ 12.1.044, не менее | 40 | |
| Коэффициент дымообразования, м2/кг, по ГОСТ 12.1.044, не более | 500 | |
Герметик
Описание

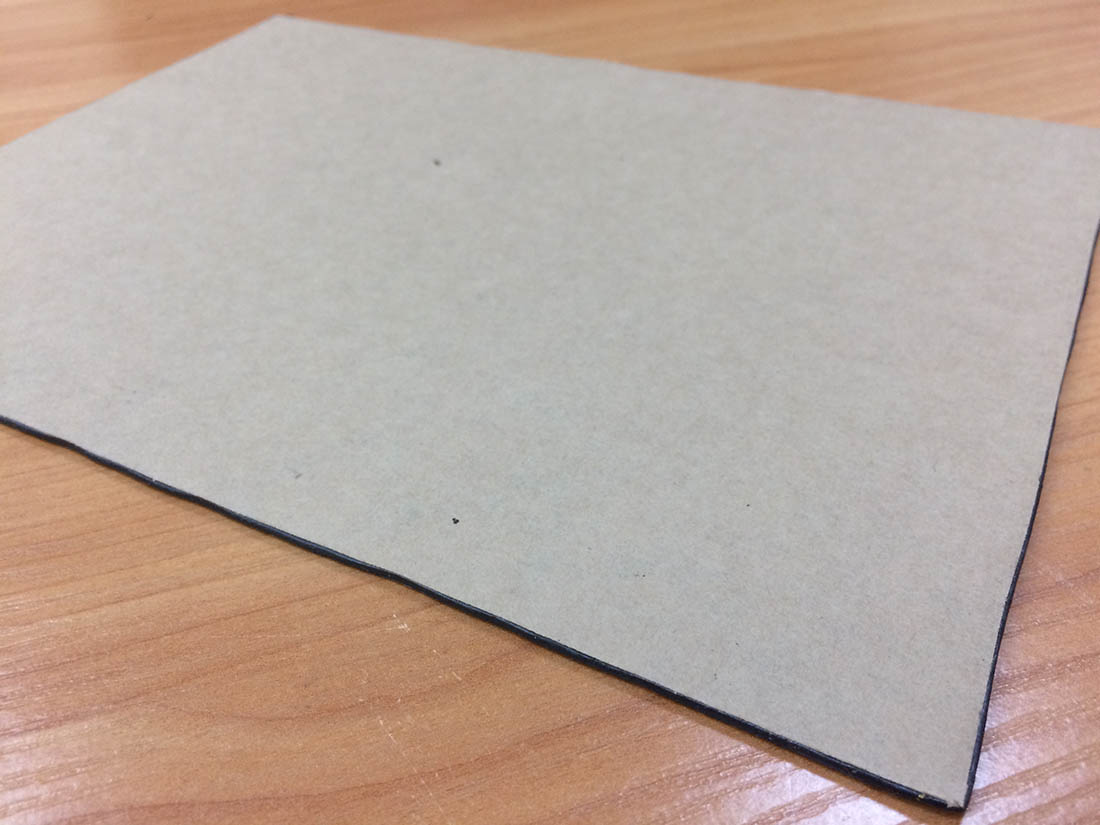

Герметик представляет собой липкий полимерный слой, защищенный с обеих сторон бумагой антиадгезионной. Особенностью материала является коксообразование при воздействии открытого огня, препятствующее распространению пламени по поверхности материала, и образование теплоплозащитного фарфорового слоя. Температурный диапазон эксплуатации материала после монтажа от минус 60°С до плюс 60 °С.Область использования
Герметик трудногорючий StP FP применяется в авиастроении, судостроении, вагоностроении и других видах железнодорожного транспорта в качестве полимерного слоя при создании вибродемпфирующих конструкций, а также в качестве уплотнительного и герметизирующего соединения металлических конструкций и сварных швов.| Наименование показателя | Значение показателя | |
| Толщина, мм | StP FP 1,8 | StP FP 2,3 |
| Масса 1м2, кг | 1,8 ± 0,2 | 2,3 ± 0,2 |
| Прочность связи материала с окрашенной металлической поверхностью при отслаивании, Н/см, не менее | 3,0 | |
| Морозостойкость (устойчивость материала к воздействию отрицательной температуры минус 60 °С) | Не допускается отслаивание герметика от окрашенной металлической пластины. Допускаются угловые сколы размером не более (5×5) мм | |

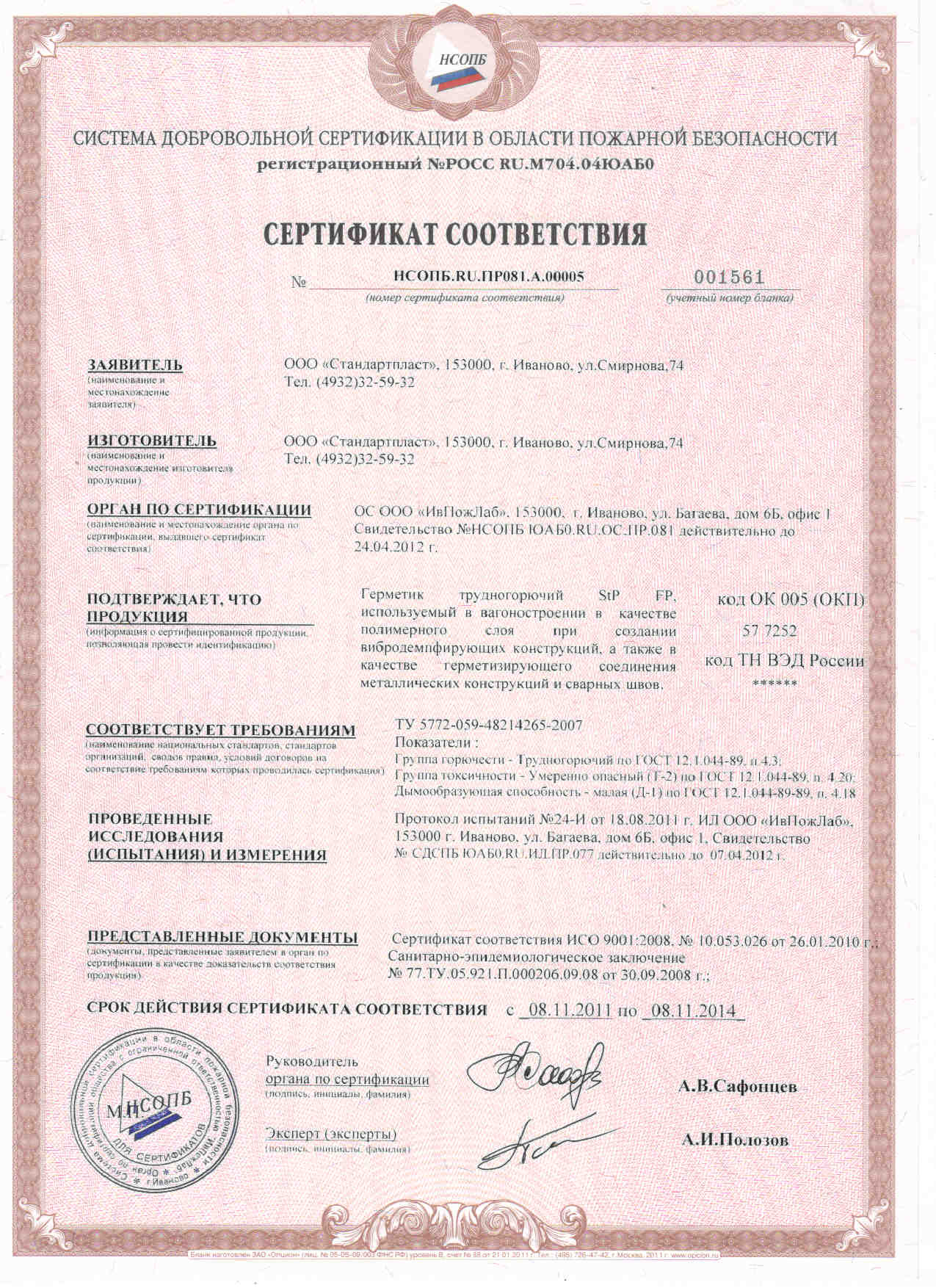

| Группа горючести по ГОСТ 12.1.044 | Трудногорючий | |
| Показатель токсичности продуктов горения, HCL50, г/м3, при времени экспозиции 30 минут, по ГОСТ 12.1.044, не менее | 40 | |
| Коэффициент дымообразования, м2/кг, по ГОСТ 12.1.044, не более | 500 | |
